e9u-LSMD-TCD1304-EDU-EVAL
e9u-LSMD-TCD1304-EDU-EVAL
SKU:02.29.0029
Hinweis zu spezialkonfigurierten Sensorvarianten
Mehr Infos zu Handhabung & Rückgabe ➙ hier klicken
Für einige unserer Zeilenkameraplatinen bieten wir besonders spezialisierte Ausführungen an, bei denen das Schutzdeckglas des Sensors entfernt und/oder eine spezielle UV-Beschichtung aufgebracht wird. Diese Varianten richten sich ausschließlich an Anwenderinnen und Anwender, die mit dem Umgang ungeschützter Bildsensoren vertraut sind (z. B. Entwicklungs-, Labor- oder Forschungsumgebungen). Details siehe Beschreibung der betroffenen Varianten weiter unten!
Verfügbarkeit für Abholungen konnte nicht geladen werden

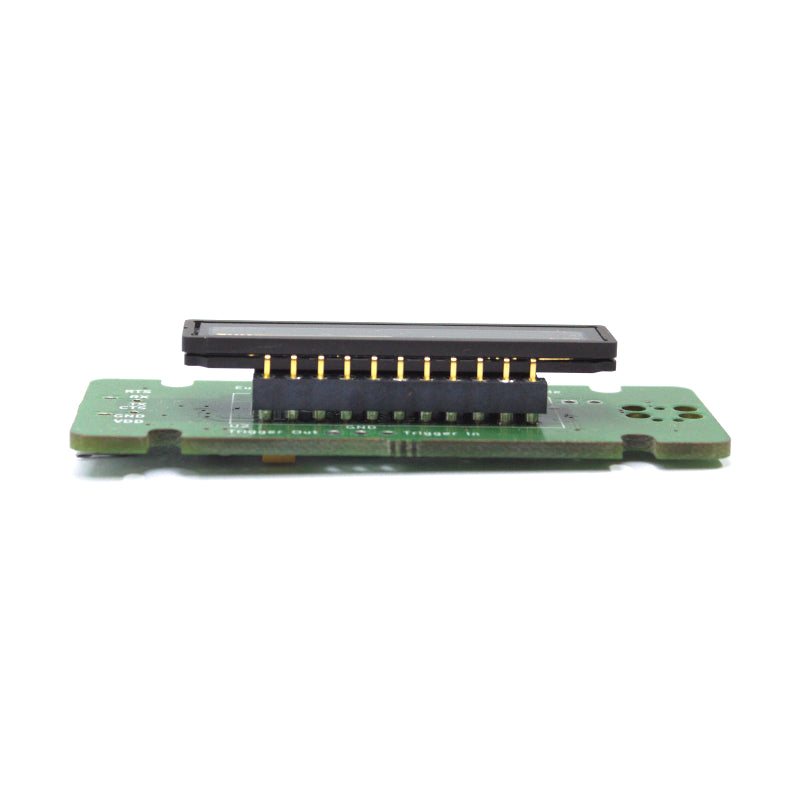

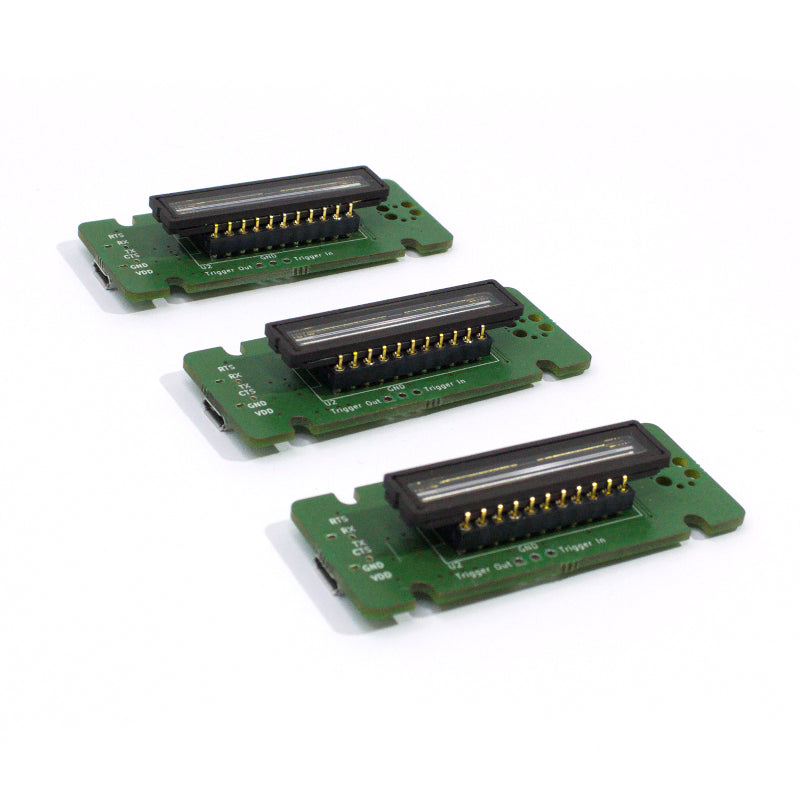

Eureca-Zeilenkameramodul in der Standard-Version
Sensorkonfiguration: Grundkonfiguration
Dieses Modul nutzt die Standard-Version des TCD1304DG und eignet sich damit für allgemeine Messaufgaben im sichtbaren Spektralbereich.

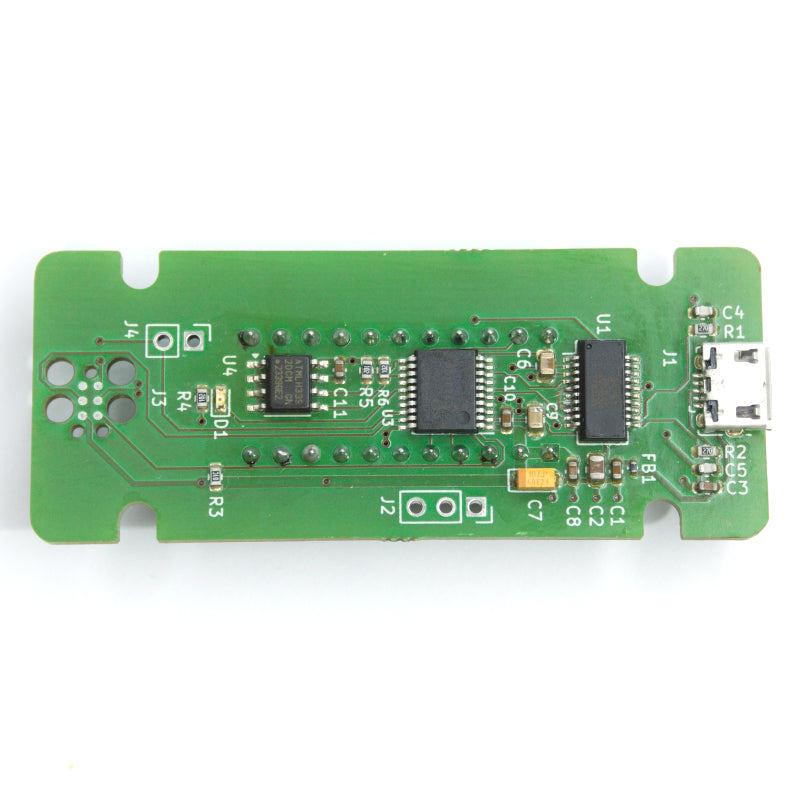

Bei der hier vorgestellten Zeilenkameraplatine handelt es sich um die besonders kostengünstige Alternative in der EDU-Ausführung in der Evaluationsvariante: ohne FPGA, aber mit voller Funktionalität für typische Bildungsanwendungen (EDU für Education). Statt komplexer Hardwarelogik übernimmt ein Microcontroller die USB-Datenübertragung – ideal für Lehrlabore, MINT-Projekte und alle, die z. B. Spektroskopie verständlich und bezahlbar machen wollen. Es ist ein Betrieb im 8-bit-Modus und im 12-bit-Modus möglich.
Trotz etwas geringerer Geschwindigkeit gegenüber der STD-Version überzeugt die EDU-Variante mit verlässlicher Datenqualität, einfacher Integration und einem hervorragenden Preis-Leistungs-Verhältnis.
Mögliche Anwendungen:
- Spektroskopie / Spektrometrie
- Kantendetektion
- Positionskontrolle
- Vermessen von Objekten
Eigenschaften:
- Digitalisierungstiefe: 8 bit (8-bit-Modus) / 16 bit linksbündig (12-bit-Modus)
- Gewicht: 22 g
- Größe (L × B × H): 61 × 25 × 12 mm
- Maximale Bildrate: 25 fps
- Pixel: 3648 × (8 × 200 µm)
- Schnittstelle: USB-2.0
In diesem Shop können Sie problemlos kleine Mengen kaufen. Für größere Mengen oder Mengenrabatte wenden Sie sich bitte über das Kontaktformular, per Telefon oder E-Mail an unser Vertriebsteam.
