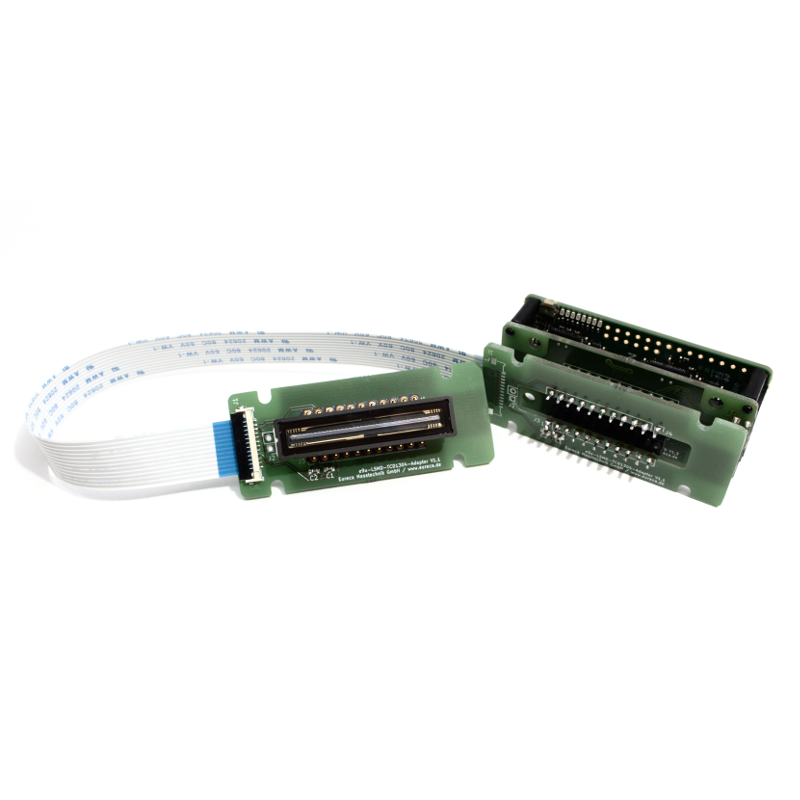

e9u-LSMD-TCD1304-Adapter

Adapter für unsere Zeilenkameras

Um einen Sensor abgesetzt von der Zeilenkameraplatine zu betreiben bieten wir eine spezielle Adapterplatine an. Hierdurch kann der Sensor an Stellen montiert werden, an denen nur wenig Bauraum vorhanden ist. Zudem eignet sich diese Adapterplatine auch dazu, den Sensor zur Reduktion des Dunkelrauschens mit einer zusätzlichen Kühlung zu versehen.

Die Verbindung zwischen Kamera und Sensor erfolgt bei dieser Lösung über ein Flachbandkabel mit 20 cm Länge, welches durch Klemmstecker einfach gelöst und nach erfolgter Montage wieder verbunden werden kann. Der so überbrückbare effektive Abstand zwischen Sensor und Kamera beträgt ca. 15 cm, da das Kabel im Betrieb möglichst nicht unter mechanischer Spannung stehen sollte.

Bei Bedarf können prinzipiell auch längere Flachbandkabel genutzt werden. Mit zunehmender Länge steigt aber auch das Risiko von Störungen, die von extern einkoppeln und entweder die Signalqualität beeinträchtigen oder sogar den Betrieb des Sensors komplett unmöglich machen.

Bitte beachten Sie, dass das Flachbandkabel keine elektrische Abschirmung zur Reduzierung von solchen äußeren Störungen besitzt. In Umgebungen mit sehr starken elektromagnetischen Störquellen kann dies auch schon bei einer Kabellänge von 20 cm zu Problemen führen, so dass hier ganz andere Lösungen – wie z. B. der Anschluss über BNC-Kabel oder die Verwendung zusätzlicher Treiber – genutzt werden müssen.
